2020-08-23

Велотрекер

diy, esp32, arduino

Согласно статистике каждые полторы минуты в одной только Германии воруют один велосипед. В прошлом году было украдено 332 486 велосипедов на сумму более 120 миллионов евро, и это только задокументированные случаи воровства. Во всем остальном мире ситуация обстоит не лучшим образом.

После того как моему любимому велосипеду приделали ноги, стал думать как бы этого можно было бы избежать подобного в будущем. Как правило, украденный велосипед не увозят далеко - одному моему коллеге повезло больше чем мне - тот нашел свой велосипед на соседней улице пристегнутым к забору другим замком. Свой велосипед подобным образом мне найти, увы, не удалось. Если бы на велосипеде стоял GPS трекер, то его можно было бы найти за считанные минуты.

После того как TTGO выпустили плату с ESP32 и SIM600 на борту я подумал, что это почти готовый GPS трекер, на нём уже есть контроллер LiPo аккумулятора и слот для SIM карты - нужно только добавить в связку GPS! Из недорогих на рынке оказался модуль NEO6m который удивительно прост в управлении. Трекер питается от LiPo аккумулятора емкостью 700mAh

Все компоненты достаточно компактные, их можно поместить, например, в велофонарь, раму, сиденье - в велосипеде не так много вариантов, но они есть.

Сейчас одной зарядки хватает сейчас примерно на два дня.  Моей целью является увеличение этого времени хотя бы до недели, два для это слишком мало - ведь иногда велосипед может стоять без движения достаточно долго. Устройство заряжается от велогенератора встроеного в колесо через специальный стабилизатор.

Трекер посылает телеметрию на собственный сервер каждые десять минут - возможно в будущем это время будет увеличено чтобы добиться большей автономности.

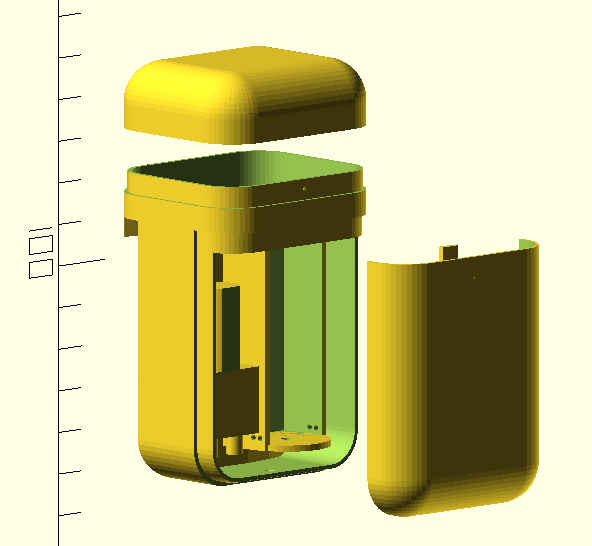

Готовое устройсто внешне выглядит как обычный задний велофонарь и является неразборным, для герметичности фара залита термоклеем, поэтому прошивку нужно обновлять по воздуху, это первое что я реализовал, так как снимать устройство каждый раз когода нужно залить новую прошивку мне совершенно не хочется. Сама прошивка написана на C++ в среде Ардуино.

Насколько подобное устройство окажется полезным - время покажет, пока же это такой хобби-проект где я могу поэкспериментировать с интересными мне технологиями.

Все ссылке в этой статье ведут на немецкий Амазон где я заказывал компоненты устройства. В России те же самые детали можно купить на AliExpress, в Германии из за высоких пошлин и трудностей с таможней AliExpress, увы, не так популярен.

В ближайшее время планирую сфокусироваться на функциональности - добавить в работу bluetooth и wifi, улучшить автономность, сделать мобильное приложение и улучшить серверную часть. Как только будет возможно - выложу исходники и схему в открытый доступ. Пока же, если кто-нибудь захочет поучавствовать в разработке или повторить - пишите мне в личку - обязательно поделюсь исходниками.
