Умный Дом на Ардуино, OpenHab и Modbus

В этой статье описывается система умного дома разработанная мной с нуля. Большинство компонент заказыны на AliExpress и на аналогичных сайтах.

OpenHab

OpenHab это система автоматизации написанная на Java. Система установлена на плате Orange Pi и позволяет управлять умным домом дистанционно через интернет.

Modbus

Modbus это шина передачи данных на базе протокола Max-485. В качестве шины я ришил использовать проводные соединения везде где только возможно. В качестве альтернативы можно было использовать шину CAN но электрические характеристики Modbus мне понравились больше.

Управление светом

Шим и Led Светильники

Точечные светодиодные светильники используются в корридоре и кухне. Вместо штатных контроллеров использованы ШИМ контроллеры.

RGB Лента

Освещение в обоих санузлах осуществляется через натяжной потолок при помощи светодиодной ленты для лучшего теплоотвода наклеенной на алюминиевую ленту по периметру натяжного потолка. Лента управляется при помощи ШИМ и способна менять цвет и яркость освещения в широких пределах.

Кнопочные выключатели

В качестве выключателей использовались выключатели без фиксации.

Комнатные контроллеры

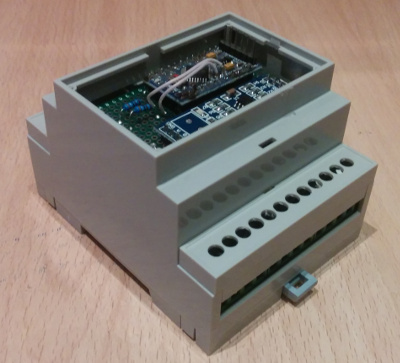

В качестве комнатных контроллеров используются самодельные устройства на базе ардуино pro mini.

Всего у меня используется четыре комнатных контроллера - один управляет светом в корридоре и ванной комнате, один управляет гостинной и кухней. Еще один в кладовке управляет светом в двух детских комнатах и светом в кладовке. Еще один управляет светом санузле.

Что не получилось

Не получилось реализовать контроль температуры в помещениях. Пленочные полы приказали долго жить, а управлять температурой батарей я так и не научился.

Дисклеймер. Все чертежи указанные в данной статье выложены с целью ознакомления и не гарантируют того что повторенное устройство будет безопасно в использовании. Автор не несет никакой ответственности если система построенная по его чертежам сойдет с ума и причинит какой либо ущерб, например, восстанет против своего создателя, сожгет избу или убьет током любимого хомяка. Все что вы делаете - вы делаете на свой страх и риск.
